支持 Intel® 6/7 th Core™ i7/i5/i3 桌面级多核处理器
搭配 Q170 工业级芯片
2 个 DDR4 SO-DIMM，最高支持 32GB，双通道支持
3 个板载显示接口
最高可扩展 10 个 USB 接口
最高可扩展 6 个 intel 千兆网络接口
最高可扩展 6 个串口
3 硬盘存储支持
支持 18V~36V 宽压电源输入
2 个标准 PCIe 插槽支持
发货:3天内
发送询价

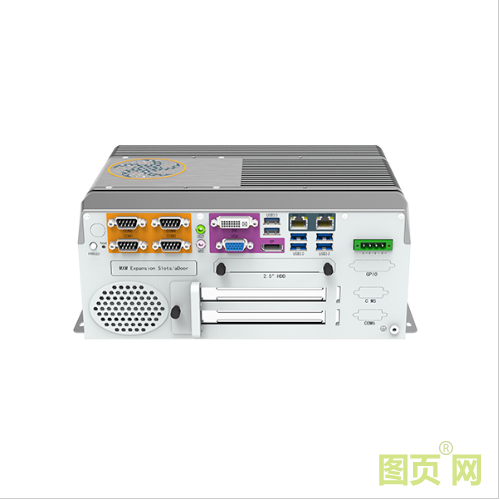

E7DS / PWM风扇，带PCI&PCIE扩展
参数
概述
工程图
产品详情页
公告说明
系统参数
CPU
Intel® 6/7/8/9 th Core™ i3/i5/i7 桌面级 LGA1151 CPU TDP=65W
芯片组
Intel® Q170 Chipset
BIOS
AMI SPI 64Mb，支持高级电源管理ACPI，CPU温度、系统电压实时监控
内存接口
2 * DDR4 SO-DIMM，@1.2V，2133/2400MHz
内存容量
单根最大支持16G，双通道支持，可扩展至32GB
储存接口
1 * 2.5〞HDD，支持5~9.5mm，支持插拔;1 * M.2 SATA 3.0（22*42mm），内置;1 * 2.5〞HDD，支持5~9.5mm，内置
显示芯片组
CPU集成Intel® HD Graphics，支持DirectX12
显示输出
1 * DP（最大支持分辨率支持：4096x2304 x24bpp，@ 60Hz）;1 * DVI-D（最大支持分辨率支持：1920x1200，@ 30Hz）;1 * VGA（ 最大支持分辨率支持：2048x1536）
网络芯片
2 * Intel® Ethernet Connection；LAN1：I210-AT， LAN2：I219-LM，支持WOL，iAMT11.6
WiFi&4G
1 * Mini-PCIE（半高/全高，支持802.11b/g/n，3G/4G，选配）; 1 * SIM卡槽
音频芯片
Realtek ALC662VD
音频接口
1 * Mic-in + 1 * Audio-out
USB芯片
Intel® Q170 Chipset
USB接口
6 * USB 3.0
串口芯片
IT8786
串口接口
4 * DB9 RS232（COM1/COM2支持RS485/RS422/RS232，BIOS控制）;2 * DB9 COM 插针（ RS232，选配）
扩展-加密狗支架
1 * 内置USB 2.0（选配）
扩展-GPIO
1 * 20pin端子(默认8进8出，DI默认高电平有效，DO低电平，DI/DO BIOS可配置，选配)① 1* DSUB-25(4路光电隔离0~40V输入，4路AC:120V/0.5A DC:24V/1A OMRON继电器隔离输出/4路光电隔离24V@
扩展-PCIe
1 * Mini-PCIe 1 * MXM 3.0（支持4个GigE&16路隔离GPIO） 1 * PCIe 3.0 16x +1 x PCIe 3.0 4x ④ 1 * PCIe 3.0 16x +1 x PCI⑤ 注：④、⑤二选一，卡长支持≤185mm
扩展-aDoor
1 * 支持APQ标准化aDoor模块扩展
电源类型
DC
电源接口
1 * 4pin 5.08凤凰端子，带锁孔
输入电压
18V~36V宽压输入
LED/按钮
1 * 开机按钮（含状态LED）;1 * 复位/重启按钮（关机情况下，长按≥3秒，清CMOS，开机情况下，短按0.2~1s重启）
Watchdog
中断、系统重启/255级定时间隔
OS
6th Core™ ：Windows 7/8.1/10 32 位/64位、 Linux; 7th Core™ ：Windows 7/8.1/10 64 位、 Linux
RAID
0,1,5
机构参数
表面处理
硬质阳极氧化处理，抗刮擦
颜色
铁灰色+工业灰
散热系统
PWM 智能风扇主动散热+2个4010智能温控风扇
重量
不含包装：4.65kg；含包装：6.95 kg
外形尺寸
268mm(L) x 194.2mm(W) x 118.5mm(H)
安装方式
桌面式、壁挂式、VESA安装（100 * 100mm）
环境参数
工作温度
-20~60°C（工业SSD）
存储温度
-40~80°C（工业SSD）
相对湿度
10%~90%@40°C（非凝结）
震动
SSD：3Grms@5~500Hz，random，1 hr/axis； HDD：1Grms@5~500Hz，random，1 hr/axis
冲击
10G，11秒间隔，半正弦波
