采用凌动第四代 Bay Trail 超低功耗单芯片处理器
集成双 Intel 千兆网络，支持巨型帧
板载 4GB DDR3L 高速内存
WiFi/4G 的无线扩展
投射式电容触摸屏，面板钢化玻璃
超紧凑机身适合更多嵌入式场景

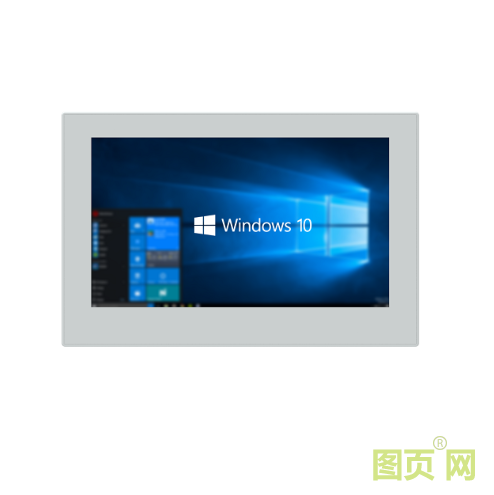

PK116CQ-E5 / 11.6寸电容触摸屏，无风扇
通讯：
3G
4G
WiFi
蓝牙
aDoor：
网口
USB
硬盘：
可选
MXM：
GPIO
网口
参数
概述
工程图
产品详情页
公告说明
系统参数
CPU
Intel® Celeron® J1900,Quad-core, clock speed 2.00G, TDP 10W
芯片组
SoC
BIOS
AMI SPI 64Mb，支持高级电源管理ACPI，CPU温度、系统电压实时监控
内存接口
板载DDR3L-1600 MHz
内存容量
4GB
储存
1 * SATA 2.0（内置）；内置 1 * M-SATA（内置）
显示芯片组
Intel(R) HD Graphics，支持DirectX 11
显示输出
1 * HDMI（最大支持分辨率支持：1920x1200，@ 30Hz）； 1 * VGA（ 最大支持分辨率支持：2048x1536）
网络芯片
2 * Intel® Ethernet Connection；LAN1：I211-AT，支持WOL
WIFI&4G
1 * Mini-PCIE（支持WiFi，3G/4G，选配）； 1x SIM卡槽
音频芯片
Realtek ALC662VD
音频接口
1 * Mic-in + 1 * Audio-out
USB芯片
1 * Chipset + HUB
USB接口
3 * USB3.0 + 2*USB2.0
串口芯片
IT8786
串口接口
2 * DB9 RS232（COM1支持RS485带光电隔离,RS485带光电隔离,11520）
扩展-加密狗支架
1 * 内置USB 2.0（选配）
扩展-GPIO
1* DSUB-25(4路5V~40V光电隔离输入，4路AC:120V/0.5A DC:24V/1A OMRON继电器隔离输出/4路光电隔离24V@10mA输出，选配)
扩展-PCIe
1 * Mini-PCIe
扩展-aDoor
1 * 支持APQ标准化aDoor模块扩展
电源类型
DC
电源接口
同轴电源插座(5.5*2.1mm)，带锁
输入电压
12~28V宽压输入
LED/按钮
1 * 开机按钮（含状态LED）
Watchdog
中断、系统重启/255级定时间隔
OS
Windows 7/8.1/10 32 位/64位、 Linux
液晶显示屏
显示屏
11.6”WSXGA+ TFT LCD
分辨率
1920(H)*1080(V)
最大色位
16.7M
显示区域
256.32*144.18 mm
响应时间
5ms
背光
WLED
背光 MTBF
10,000小时
亮度
220 cd/m2
对比度
1000:1
像素距离
0.1335*0.1335 mm
可视角度
178(H)/178(V)
长宽比
16:9
触控参数
触摸屏类型
投射式电容10点触摸
触摸通讯方式
USB
分辨率
4096*4096
表面硬度
7H
透光率
＞90%
输入方式
手指/电容触摸笔
点击寿命
/
笔画寿命
/
触控响应时间
＜5ms
静电等级
接触6KV，空气 8KV
机构参数
颜 色
工业灰+黑色
外形尺寸
270mm(L) x 184.5mm(W) x 60mm(H)
箱体尺寸
263.5mm(L) x 178mm(W) x 54mm(H)
开孔尺寸
263.5mm(L) x 178mm(W)
安装选项
100mm VESA安装和前部嵌入式安装
重量
不含包装：1.8 kg；含包装：3.8kg
环境参数
工作温度
-20~70°C（工业 SSD）
储存温度
-30°C~ 80°C（工业SSD）
相对湿度
10%~90%@40°C（非凝结）
冲击
1.5Grms@5~500Hz，random，1 hr/axis
震动
10G，11秒间隔，半正弦波
